Проверка качества

Стандарт качества и контроль:

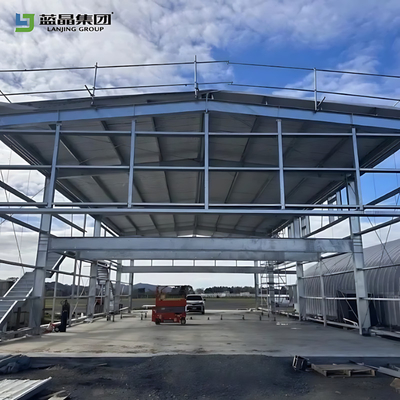

С 20-летней гарантией в сталелитейной промышленности, наша компания имеет стандарт качества сталелитейного здания.Ниже приведены соответствующие стандарты, которые мы строго соблюдаем, будь то для проектирования и изготовления стальных зданий:

GB/T1591-2008/2018

GB/T11263-2010

GB/T 2518-2008

GB/T12754-2006

GB/T 1228-2006

Здесь мы берем пример о процессе, изготовлении и стандарте контроля качества на размер сварки филета.

1Цель.

Чтобы обеспечить качество сварки филе, отвечая техническим требованиям сварных элементов и улучшить стандартизацию нашего изготовления, мы специально сформулировали это правило.

2Сфера применения

Настоящее руководство применяется для проектирования, изготовления и проверки размеров сварки филе.

3. Размер ступни сварного филета:

3.1. Определение размера коленки сварного филета ((K):

Длина катети от максимального равнобедренного треугольника, который извлечен из секции сварного шва филета.

Для размера лапы сварного филета без канавки см. иллюстрацию 1.

Для размера ступни сварки филета с PJP или CJP канавкой см. иллюстрацию 2 (например, CJP)

3.2. Требования к размеру ступней сварки филетов:

3.2.1Размер всех сварных филе не должен быть меньше чертежных и проектных значений.

3.2.2. Минимальный размер сварки филета K≥1,5×,

t - толщина более толстого сварного элемента ((Мы могли бы принять толщину более тонких сварных элементов, когда он сварный с низким водородным щелочным электродом).Минимальный размер сварки филета может быть уменьшен на 1 мм, когда он принимается сваркой с погруженной аркой;

Размер сварки филета должен быть увеличен на 1 мм, когда он применяется к односторонней сварке филета в разрезе T.

При толщине t≤4 мм минимальный размер сварки филета должен быть таким же, как и толщина элемента.

3.2.3Максимальный размер сварки филета K≤1,2 т

t - толщина более тонких сварных элементов (кроме конструкции стальной трубы)

3.2.4Когда сварка филе находится на краю сварных элементов, размер сварки филе не может превышать краю сварного элемента, и максимальный размер сварки следующий:

1) когда t≤6mm,K≤t;

2)когда t>6mm,K≤t-(1~2)mm

3.2.5Для сварных филе в круглых отверстиях или траншеях, K ≤ 1/3) d

d--диаметр круглого отверстия или короткий диаметр траншеи

3.2.6Для сварки филе без канавки он не должен быть больше 17 мм. Если он должен быть больше 17 мм из-за нагрузки, из экономического фактора,Он должен быть изменен на CJP или PJP сварки филе.

3.2.7Для сварки филетов, требующей CJP:K≥t/4, см. фотографии 3 ((a) ((b) ((c).если есть требования к конструкции усталости), крановой балки или аналогичных элементов, она может быть t/2 и не может превышать 10 мм между тем.

Основываясь на стандарте и нашем опыте и фактическом процессе,Требования к размеру сварки филета должны быть следующими ((в том случае, если нет запроса на чертеж, но есть запрос на проверку):
